新型高效羅旋噴射式射水抽氣器產品技術說明？

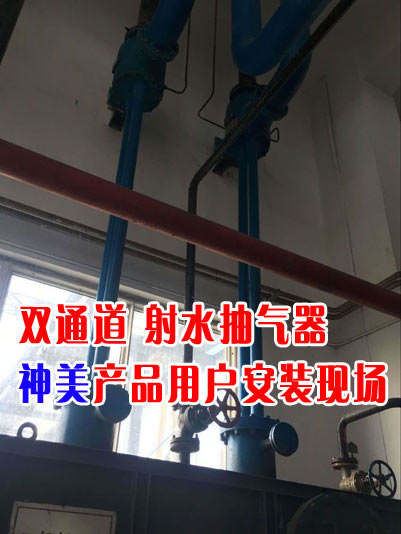

※※※※射水抽氣器※※※※高效射水抽氣器※※※※羅旋噴射式射水抽氣器※※※※射水抽氣器產品※※※※射水抽氣器技術說明※※※※射水抽氣器免費設計指導安裝。  用戶安裝雙通道射水抽氣器現場圖片。
下面先介紹一下新型高效羅旋噴射式射水抽氣器優點它與以往一種新型單通道長喉型結構，它與傳統的型式相比有如下特點：
■吸入室采用了分流室結構以降低氣阻、消除氣相偏流；根據兩相流在喉內工作過程，在新的結構上將喉管分成三段，氣體壓入段，旋渦強化交換段及增壓段；二十年來傳統的設計方法是按相似定律，沿用舊公式來確定各系列抽氣器的幾何尺寸。且不說舊的公式不盡合理，此相似放大法就與前述工作機理相悖。本裝置 應用了新的計算方法經過對比試驗確定了吸入室幾何結構，喉口形狀，喉徑噴嘴面積比喉管長度等。此外，還將水的流速確定嘴喉口距離H的條件之一，以實現高效率。
■為了最大限度地利用余速，在主抽口端設置一只余速抽氣器，供汽輪機抽吸軸封加熱器、冷風器、水室等處不凝結氣體之用，該抽氣閥門可根據需要決定是否投用，均不影響主抽工作性能。為了提高使用壽命，對易蝕損部件，均采用耐蝕材料，延長了設備的檢修周期。
■該產品針對常用的大、中、小型機組，可用3MW至6MW的凝汽式及抽凝式汽輪機組，它在安裝形式上既采用了結構緊湊的快裝結構，又可根據用戶對運行的要求用開式或閉式的供水方式，以利于大、中、小型汽輪機組的配套安裝或對舊設備的節能改造。為了在凝汽系統真空嚴密度差的情況下提高真空，本系列產品利用旋噴達到高效的優勢將抽吸量普遍提高了一個檔次，從而確保了安全，提高經濟性。
■自首次用于火電廠，抽吸凝汽器的不凝結氣體至今近八十年，它除了具有結構簡易，安全可靠等優點以外，與旋轉式真空泵相比，建設投資為后者的十分之一。
此外還有如下優點：
1、在動、靜體的磨損，在選材合理條件下，壽命損耗極低，抽吸內效率不受運行時間的影響；
2、水所含雜質量濃度及體積濃度要求低；
3、良好的啟動特性，建立真空快。
4、實現余速利用等。
這些都是旋轉式真空泵所不具備的。射水抽氣器與射汽抽氣器相比又具有眾所公認的節能效果及優越的可靠性。
→→射水抽氣器是一種典型的水、氣兩相流裝置。氣相運動所需能量全來自水束，氣體在水質點“裹脅”旋轉下運動。欲求更好地完成這一交換就必須：
1、在吸入室中取水的最佳流速以期實現最佳分散度，同時分散后的水質點又具有動量，此時才能以最少的水量旋轉裹脅最多的氣體，這是實現低耗高效的起碼條件；
2、在吸入室的水質點與空氣的接觸達到均勻
3、使水速旋轉裹脅的氣體的接觸達到均勻；
4、制止喉管初始段的氣想返流，而這一點單靠簡單地加長喉管是難以實現的；
5、要在不太長的喉管中實現兩相流的均勻混合，又要能利用余速使排出能量達到最少。
※※※上述種種要求是應用傳統的設計方法所難以實現的。這也是多年來射水抽氣器效率難以提高的原因。 |
|
