二次濾網
旋轉反沖洗強排污二次濾網
一、概述
二次濾網系統是凈化水中污物、保持凝汽器水室經常處于清潔狀態，保證膠球正常投運，提高膠球回收率不可缺少的裝置。而我國環境較為嚴重，江河、湖泊等水質污染尤為突出。因此，目前冷卻水開式循環系統中較為普遍使用的固定式和旋轉負壓反沖式兩種二次濾網，已經顯示出它的不足之處。我廠是生產電力輔機設備定點廠，通過近幾年來不斷征求廣大用戶意見和對二次濾網的反復試制及不斷改進，保留老產品部分結構，增加了電動裝置，增加強排污裝置 ，使二次濾網結構和使用性能更加完善，并廣泛應用于6MW至300MW火力發電機組冷卻水開式循環系統中，受到廣大新老客戶的一致好評。
二、產品特點
目前各電廠（站）凝汽器循環水系統中較為普遍使用的固定式和旋轉式兩種二次濾網，通過這么多年來運行實踐證明，主要存在以下幾點問題：
1、固定式的特點：
網芯固定不能旋轉，清理污物效果差，網孔及易堵塞，清理要等待停機。
2、旋轉式特點：
網芯旋轉、清洗時靠負壓反沖，該濾網清污能力較固定式強，但是當洪峰季節貨水污較嚴重時，以及水中含塑料薄膜。雜草等粘俯力較強的污物時，清洗效果仍不理想，如遇排污室刮板磨損嚴重時，清污效果更差，結構上也存在較大缺點：
�。�1）驅動網芯的一對大小齒輪常年在含泥沙等雜質的水中運行、極易磨損和腐蝕，嚴重影響機組安全和經濟運行。
�。�2）傳動控制系統較為復雜，一般由控制電磁閥、油泵、油箱、油缸、油馬達、油路控制箱等組成，運行之中最容易發生漏油、控制失靈現象。
�。�3）維修、檢修工作量大。
針對上述二次濾網存在的缺點，我廠通過調查研究和反復試制制設計成電動旋轉反沖式二次濾網，是目前使用性能二次濾網，它具有以下特點：
1、消除了老式二次濾網存在的傳動系統復雜易產生故障的缺點，運行安全可靠，檢修維護方便。
2、根據塑料薄膜污染嚴重的情況下，增加了強排污裝置，克服了其他二次濾網裝置對塑料薄膜無法清理的狀況。
三、結構形式和工作原理

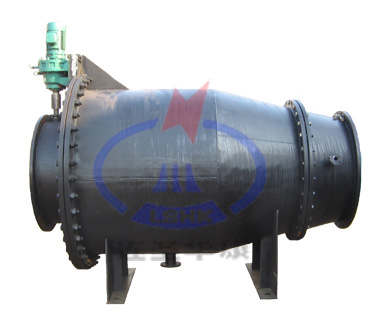

電動旋轉反沖式二次濾網結構形式如附圖一1，它主要由：⑴殼體⑵不銹鋼網芯⑶傳動機構⑷減速機⑸強排污裝置等部件組成。
工作原理：經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再過濾，當水中懸浮物、塑料薄膜等雜質在濾網表面附到一定數量時，濾網的內外水壓差增大到控制系統規定數值時（一般為500mmH2O柱），啟動控制系統動用、排污機構投入工作，將附著物排出二次濾網，待內處壓差恢復到正常時（一般≤400mmH2O柱）控制機構關閉、循環往復，從而完成過濾排污工作過程。也可以根據用戶情況選擇定時排污。
四、規格型號（參見附表）
規格型號
通徑DN
殼體直徑
二次濾網高度H
排污管徑(mm)
附注說明
�、倬W孔直徑4-8mm，水阻≤400mmH2O柱。
�、� 安裝位置根據用戶要求。
�、� 結構外型尺寸保證通流量前提下，按用戶要求設計。
④ 網芯轉動速度按用戶要求設計。一般控制在8轉/分鐘以下。
五、安裝及注意事項
�。�1） 二次濾網可臥式或立式安裝在凝汽器循環水進口管上，也可安裝在循環水泵出口，其效果相同。還可以根據用戶的不同情況另行設計。
�。�2） 二次濾網進水擴容段的直徑應大于循環水管道直徑。
（3） 安裝尺寸可根據用戶的現場情況確定。必須要有地面基礎緊固。
（4） 二次濾網與凝汽器循環水管連接方式采用法蘭連接，并在二次濾網與凝汽器之間加裝補償節，便于檢修裝拆和補償之用。
�。�5） 安裝后，須清除濾網前循環水管中的一切雜物，投運前，并作運行試驗。
六、定貨須知
1、 需方提供安裝方案（立式安裝、臥式安裝、垂直90度安裝）、接管通徑根據需要方提供安裝尺寸或原二次濾網圖紙進行設計。
2、 用戶有特殊環境，我公司將派人現場勘察另行設計。 |
|
