一、三位一體真空電化學除氧器概述
在鍋爐給水處理工藝過程中，除氧是一個非常關鍵的環節。氧是給水系統和鍋爐的主要腐蝕性物質，給水中的氧應當迅速得到清除，否則它會腐蝕鍋爐的給水系統和部件，腐蝕物氧化鐵會進入鍋爐內，沉積或附在鍋爐管壁和受熱面上，形成難溶而傳熱不良的鐵垢，而且腐蝕會造成管道內壁出現點坑，阻力系數增大。管道腐蝕嚴重時，甚至?xí)l(fā)生管道爆炸事故。國家規定蒸發量大于等于2T/H的蒸汽鍋爐，水溫大于等于95℃的熱水鍋爐都必需除氧。多年來眾多鍋爐給水處理工作者一直都在探索既高效又經濟的除氧方法，兩級真空、電化學、化學三種除氧方法為一體的除氧器。適用常溫水除氧，具有其它除氧方法無法比擬的優越性，適用性廣泛。
二、三位一體真空電化學除氧器原理
第一步：兩級真空除氧
兩級真空除氧器采用全密閉結構，運行期間自始至終處于真空狀態。給水首先通過電解池進入強旋膜裝置，兩級真空除氧的工作原理是應用亨利定律和道爾頓定律，根據亨利定律可知，在封閉容器中，任何氣體同時存在于水面上，則氣體的溶解度與其自己的分壓力成正比，而且氣體的溶解度僅與其本身的分壓力有關。在一定壓力下，隨著水溫升高，水蒸汽的分壓力增大，而空氣和氧氣的分壓力越來越小。在100℃時，氧氣的分壓力降低到零，水中的溶解氧也降低到零。當水面上壓力小于大氣壓力時，氧氣的溶解度在較低水溫時也可達到零。這樣，水面上空間氧氣分子被析出，或轉變成其它氣體，從而氧的分壓力為零，水中氧氣就不斷地逸出，在負壓作用下被除去90％的溶解氧。兩級真空除氧為滿足真空降低沸點，達到除氧效果。
第二步：電化學除氧
電化學除氧設計有電解分離器，電解分離器是由陽極和陰極組成分解水道，構成電解分離總成，水在兩極間通過。電化學除氧是在兩級真空除氧的時候真空度低于-0.07Mpa時啟動，是一種真空輔助除氧，當真空度恢復到-0.09Mpa時，系統自動停止電化學除氧。在外接直流電源的作用下，
陽極：鐵板電解失去電子產生二價鐵離子
Fe0 → Fe+2+2e
陰極：氧在陰極得電子產生氫氧根
O2+2e+2H2O→4OH-
水中：電化學產物為：
Fe+2+2OH-→Fe(OH)2
第三步：化學除氧
說到化學除氧人們自然聯想到投放藥劑，而本設備的第三步化學除氧無需投放藥劑運行，利用了第二步電化學除氧后的產物除氧劑Fe(0H)2再與水中的溶解氧O2反應，達到化學除氧的目的化學反應方程式：
4Fe(OH)2 +O2+2H2O→4Fe(OH)3顯而易見本除氧設備在除氧過程中除氧來得迅速、徹底，不但可以除去水中溶解氧，同時可以消除系統中殘余溶解氧。在同一種工藝中進行了兩級除氧，增強了電化學、化學除氧，增加了兩級真空電化學除氧器的可靠性。
三、三位一體真空電化學除氧器型號參數
型號表示方法
ZDH-CYQ
|----------三位一體真空電化學除氧器

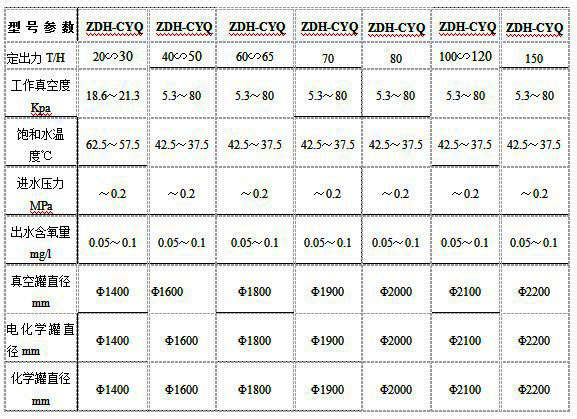

型號參數
四、三位一體真空電化學除氧器設備組成
三位一體真空電化學除氧器主要是由除氧器（除氧頭）、高效旋膜裝置、連續反應電解缸、增壓泵、真空泵機組、引水泵機組、PLC控制箱等部件組成。
三位一體真空電化學除氧器配有電解器，內裝設有高效旋膜裝置，將自然降膜改為強力旋膜，增加液膜的更新度，并造成液膜沿管壁強力旋轉，增強分散、傳質功能；將相應泡沸改為懸掛式泡沸�？朔䦟又兴魉俑邥r(shí)泛點（飛濺），并將保持汽（氣）體通道；將獨立的三種傳熱傳質方式縮化為一體，在一個單元的部件內完成。由于它具有很高的效率和某些特殊功能，突破了其它除氧器的技術性能。
三位一體真空電化學除氧器運行時，除氧器處于負壓狀態。在高位安裝時，電解罐出口與鍋爐給水泵進口的距離應較大，最好不小于10米；低位安裝時，電解罐出口與引水泵機組相聯接，使負壓水升壓后進入鍋爐給水泵。真空泵機組中配用了特種真空泵，具有設計結構緊湊，耗功極低。并具有很高的抽吸效率，在同等條件下抽氣量比其它真空泵高一倍。噪聲低，無振動，安裝布置更簡單。引水泵機組的作用是在除氧器低位安裝時，通過引水泵將負壓水升壓后接入鍋爐給水泵。
三位一體真空電化學除氧器投運，第一步把除氧器的冷卻水箱的水位補到溢流口，溢流口閥門為開式，冷卻水箱的補水口也是正常補水，保證冷卻水箱水溫在30℃，關閉相關閥門，先把除氧器的水位補到運行標準水位。啟動真空泵，打開吸入管道上的閘閥，除氧器的真空度達到-0.09Mpa時，打開進水閥門，開啟鍋爐給水泵，被除氧水進入旋膜器，在0.2Mpa的水壓下形成高效率水膜裙，在高真空下運行，把水溫度提高約30℃-60℃，氧氣充分吸出被真空泵吸出排入冷卻水箱。除過氧的給水進入電解器電解除氧，再次進入電化學罐除氧，除氧水被排入三級化學罐進行化學除氧，鍋爐給水泵將除過氧的水送給鍋爐。除氧器停用時必須先關閉吸入管道上的閘閥，再停真空泵，如果先停真空泵，不關吸入管道上的閘閥，除氧器處于真空狀態，會將冷卻水箱的水倒吸至除氧器，影響除氧效果。
五、三位一體真空電化學除氧器的自動控制系統
1、設備正常運行屬全自動控制，無人值守，設備全套運行由PLC智能控制，所有運行參數及控制點都由PLC自動監測、自動調整。所有閥門及真空泵組自動控制開啟（亦可手動開啟）。
2、設備在線運行真空度控制在-0.08Mpa以上。確保除鹽水進入除氧器，并在高效旋膜裝置內強力旋轉，形成水膜裙，氧氣得到充分析出。一旦真空度低于-0.08Mpa，設備自動報警，PLC控制系統自動啟動電化學除氧，此時需人員進行現場調整修復。當真空度修復PLC控制系統自動停止電化學除氧。
3、水位由液位自動控制器控制，如水位低于設計水位時設備將自動報警。PLC控制系統自動打開旁路進水閥。水位修復PLC控制系統自動關閉旁路閥。
4、PLC自動跟蹤控制電動給水調節閥及真空度，始終保持三位一體真空電化學除氧器處于安全穩定運行。
六、三位一體真空電化學除氧器訂貨須知
三位一體真空電化學除氧器進行技術選型需提供如下數據：
1、三位一體真空電化學除氧器的出力。
2、三位一體真空電化學除氧器的安裝高度。
3、三位一體真空電化學除氧器進水壓力，進水溫度。 |
