目 錄
一、概述
二、設備組成
三、工作原理
四、運行注意事項
五、經濟效益分析
六、訂貨須知
一、概述：

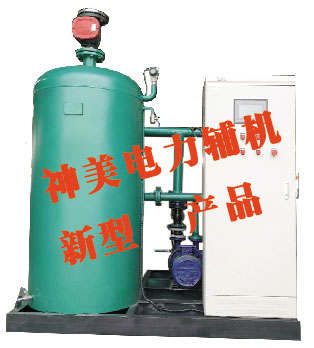

真空穩壓裝置——凝汽器真空自動節能器（真空負壓儲存器），設計形式如下，其真空儲罐作為真空負壓儲系統，儲存器是成套真空自動節能器系統的關鍵設備。對于頻繁使用真空源而所需抽氣的場合，該系統比直接使用真空泵大大節約了能源，有效提高了真空穩定性，并延長了羅旋噴射器的使用壽命。該真空自動節能器系統廣泛應用于化工、醫藥行業的真空站、余熱發電行業的凝汽器抽真空、輕工行業的裝罐系統、汽車行業橡塑工程零件的負壓成型，煤炭礦山用的阻燃輸送帶的浸漬和鑄造行業(V法、VRH、V－EPC)的等真空源。
二、設備組成：
凝汽器真空自動節能器是由真空儲存器、羅旋噴射器、真空變送器、PLC控制箱等組成。
1、配套一臺真空負壓儲存器；
2、冷卻水分離箱是設置在真空儲罐邊上，便利于系統連接及管理；
3、空氣吸入口設置在真空負壓儲存器上面；并在空氣吸入口上加裝一只止回閥。
4、真空管道系統配有軟接頭，防止設備運行振動，另外在抽氣管道上加裝與管道匹配的止回閥，確保真空系統真空，還便于設備故障時平穩切換。
5、PLC控制箱便于真空系統實現自動化控制。
三、工作原理：
1、發電機組啟機--凝汽器抽真空時，首先啟動羅旋噴射器，將旋鈕旋至自動，其中一臺羅旋噴射器開始工作，當真空罐內真空度達到（－0.092MPa）值時，此時需在顯示屏上設定真空系統的上下限值（比如上限值設定為－0.093MPa，下限值設定為－0.09MPa），該系統正常運行，真空罐上電極點真空表對應的真空度為運行真空，如運行真空度降至低于下限值－0.09MPa以下，故障報警器將發出警告，PLC指令停止故障羅旋噴射器，止回閥封死真空系統空氣吸入管線，PLC指令切換啟動另一臺羅旋噴射器，保持真空系統正常運行，有待檢修人員檢查另一臺羅旋噴射器故障。凝汽器真空節能器自動運行，使真空罐真空度始終保持在設定值運行。如發電機組凝汽器抽真空時抽氣量較大，單臺羅旋噴射器將真空罐內真空度抽至設定值時比較慢，時間超過15分鐘，PLC指令啟動另一臺羅旋噴射器，當真空快速達到設定值時，PLC指令自動停用另一臺羅旋噴射器，維持該系統正常運行。
2、性能和優點：
該裝置啟動后，全部運行過程由PLC實現全自動控制。其工作過程中，真空系統內各處的真空度始終維持在設定值內，其調整范圍可根據用戶要求進行調整。若出現真空度低于下設定值時，報警器將發出警告，系統切換使用另一臺羅旋噴射器，保證設備正常運行。該裝置系統可實現自動控制，在停電或真空泵故障時可自動封閉真空系統。該裝置的真空罐容積可根據裝機容量設計，現場安裝形式可設計成臥式或立式結構，設備占地面積也可按用戶現在設計，以便安裝。
四、節能經濟效益分析
例1
1、以(N12MW機組-換熱面積1000平方) 老式單通道射水抽氣器為例：射水抽氣器抽吸壓力下（0.004Mpa時），抽氣量≥10.0Kg/h；
2、射水水泵所配電機功率37KW，按年發電350天計算：37KW×24 H×350=310800KW/H 電價按0.5元/度，年用電費：310800KW/H×0.5元/度=15.54萬元
3、凝汽器真空自動節能器所配電機 15KW，按年發電350天計算：15KW×24 H×350=126000KW/H電價按0.5元/度，年用電費：126000KW/H×0.5元/度=6.3萬元年節省電費15.54萬元-6.3萬元=9.24萬元。
例2
1、以(N6MW機組-換熱面積560平方---800平方)老式單道射水抽氣器為例：射水抽氣器抽吸壓力下（0.004Mpa時），抽氣量≥8.0Kg/h；
2、水泵所配電機30KW，按年發電350天計算：30KW×24 H×350=252000KW/H 電價按0.5元/度，年用電費：252000KW/H×0.5元/度=12.6萬元
3、凝汽器真空自動節能器所配電機 11KW(換熱面積800平方)，按年發電350天計算：11KW×24 H×350=92400KW/H
電價按0.5元/度，年用電費：92400KW/H×0.5元/度=4.62萬元年節省電費12.6萬元-4.62萬元=7.98萬元。
例3
1、以(N6MW機組-換熱面積560平方)老式單道射水抽氣器為例：射水抽氣器抽吸壓力下（0.004Mpa時），抽氣量≥10.0Kg/h；
2、水泵所配電機30KW，按年發電350天計算：30KW×24 H×350=252000KW/H電價按0.5元/度，年用電費：252000KW/H×0.5元/度=12.6萬元
3、凝汽器真空自動節能器所配電機 7.5KW，按年發電350天計算：7.5KW×24 H×350=63000KW/H電價按0.5元/度，年用電費：63000KW/H×0.5元/度=3.15萬元
例4
1、以N12MW發電機組射汽抽氣器為例：射汽抽氣器耗量≥200Kg/h；
2、蒸汽200元/噸，200元×0.2=40元，按年發電350天計算：40×24 H×350=336000.00元
3、凝汽器真空自動節能器所配電機 11KW，按年發電350天計算：11KW×24 H×350=92400KW/H年節省電費：92400KW/H×0.5元/度=4.62萬元年節省費用：33.6萬元－4.62萬元=28.98萬元。凝汽器真空自動節能器不光有效節省經濟開支，還可節省大量冷卻水，根據以上計算節能效果特別明顯。
五、節能技術分析
例1
1、以N12MW機組為例：N12MW機組，射水水泵所配電機功率37KW，每小時耗水量150T/H，
2、真空自動節能器每小時耗水量2T/H，
3、每小時節能水150T－2T=148T。
例2
1、以N30MW機組為例：N30MW機組，射水水泵所配電機功率75KW，每小時耗水量420T/H，
2、真空自動節能器每小時耗水量6T/H，
3、每小時節能水420T T－6T=414T。
六、訂貨須知
1、提供凝汽器生產廠家；
2、提供射水泵電機功率；
3、提供空氣吸入口直徑；
4、提供現場安裝尺寸；
最近公司定購了一批凝汽器真空自動節能器，它是我公司連云港市神美電力輔機有限公司2016技術研發成功產品，這二年獲得廣大用戶的使用。有關技術或其它問題，歡迎前來咨詢定購，市場調查廠地視察，熱烈歡迎您的前來。
 |
|
