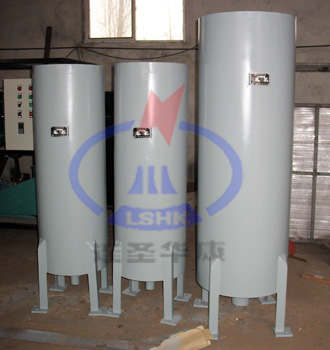

低壓蒸汽消聲器
—————TD型系列低壓蒸汽排氣消音器
在各工礦企業使用著大量0.13Mpa及以下的低壓鍋爐，在電站熱力系統中也有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助抽氣器、汽輪油泵、鍋爐連續排污、定期排污等。上述設備按排汽管要求，配置結構輕便、安裝更為方便的消聲器。 針對不同的消聲對象，設計有專用的TDb型背壓式汽輪機排汽消聲器、TDy型除氧器消聲器及其它系列消聲降音產品，可滿足用戶的要求。

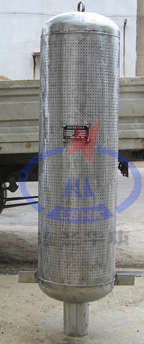

該消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、體積小、重量輕、消聲筒采用不銹鋼制造，不易腐蝕及安裝方便的優點。
當前為抑制高壓氣流排放噪聲，世界上已具有多種型式的消聲器，其原理大多采用多級節流降壓，由于結構復雜、重量大、難以檢修，因而限制了其應用范圍。本公司消聲器克服了以上缺點，綜合了合理的消聲原理所設計。高壓蒸汽在消聲器內經過一次控流后進入降壓體經大容積擴壓后，從而形成低蒸汽后噴出，在此過程中，氣流內能部分轉化成某種頻率的聲能，其噪聲大為削弱,在一個引射、混流消聲殼體內，集中布置2-4個消能抑聲內膽，內膽殼體之間可以作垂直與水平的移動以吸收排汽管道的熱膨脹，在降壓體外設計了一只雙層結構的阻聲罩。它系根據降壓體所發出的剩余噪聲的頻譜特性所設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量要達30-42分貝。
TD、TDb、TDy型低壓蒸汽消聲器主要用于發電部門中的0.13Mpa及以下的低壓鍋爐蒸汽消聲。同時也廣泛用于石油、化工、冶金、紡織等工業的0.13Mpa及以下的低壓鍋爐排汽排放消聲。
消聲器是阻止聲音傳播而允許氣流通過的一種器件，是消除蒸汽排放動力性噪聲的重要措施。衡量排汽消聲器的好壞，主要考慮以下三個方面：
1、消聲器的消聲量能滿足《工業企業噪聲衛生標準》的要求；
2、消聲器的適應性能（即適應低中頻譜寬帶和高溫高壓等）；
3、消聲器的結構性能。（尺寸合理、造價低、壽命長等）
發電部門中的鍋爐蒸汽不僅高溫高壓,且排放頻帶寬,僅靠小孔消聲是不行的,我廠鍋爐排汽消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、適應頻帶寬、針對性設計(低壓、中壓、次高壓、高壓、超高壓、亞臨界、超臨界等參數的各種鍋爐、壓力容器管道排汽放空),安裝方便的優點。
消聲器原理
TD、TDb、TDy型低壓蒸汽消聲器是建立在微穿孔板消聲原理上制造,電廠鍋爐蒸汽排放一般流速大,而流速大對小孔消聲影響最大,所以我們需先控流,經過一次控流后的蒸汽再進入擴張室進一步降壓消聲,蒸汽經大容積降壓后，從而形成低壓蒸汽噴出，在此過程中，氣流是經小孔徑噴出,噴出后其各倍頻帶的聲功率已降低,而聲壓級的頻率被推高到20000Hz以上范圍,其噪聲大為削弱,但部分頻率的二次噪音還需要進一步消聲,我們在擴張室外加裝阻性吸聲棉結構,它系根據降壓體所發出的剩余噪聲的頻譜特性所設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量要達30-42分貝.使之達到<<工業企業噪聲標準>>要求。
用戶可提供設備的蒸汽參數、排放量及管道接口尺寸等資料，由本廠代為選型。
