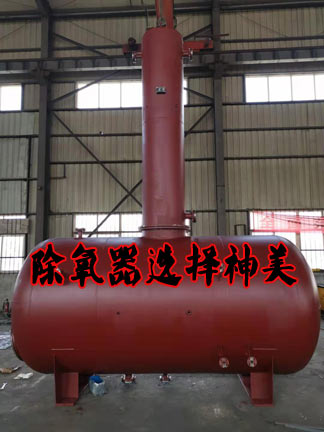

自動二級真空除氧器
工業供水系統水中溶解各種氣體，在鍋爐給水中，氧對鍋爐及其它相關附件腐蝕的危害大。針對上述情況，國家安局出臺---國家標準GB1576-85《低壓鍋爐水質標準》中規定2T/h以上鍋爐必須除氧。自動二級真空除氧器的出水含氧量能滿足標準的要求，標準不光適用于發電行業---供熱集團---中石油---中石化---水泥廠---化工企業等，還適用于石油鉆井回注水的除氧及水處理脫硫工藝中氫離子交換器后除二氧化碳等多種場合。
一、自動二級真空除氧器工作原理
自動二級真空除氧器的工作原理是基于亨利定律，即在封閉容器中，氣體在水中的溶解度與該氣體在水面上的分壓力成正比。水在沸騰時，水面上蒸汽的分壓力增加，溶解于水中的氣體分壓力隨之減少，當水面上充滿了水蒸汽時，水不再具有溶解氣體的能力，水中所溶解的氣體就析出。從水的飽和溫度特性可知，在真空狀態下低溫水也能沸騰，自動二級真空除氧器就是利用這一特性達到除去氣體（包括氧氣）的目的。
二、自動二級真空除氧器技術特性
1.自動二級真空除氧器運行工況穩定，真空度高，使用場合廣，運行成本低。
2.自動二級真空除氧器運行時不消耗蒸汽，鍋爐出力可全部利用[99％]。
3.自動二級真空除氧器低溫的除氧水可通過換熱器回收低品位的廢熱后再作為鍋爐給水，充分提高了鍋爐給水溫度，從而得到有效的節能效果。自動二級真空除氧器適應性能強，負荷轉換頻辛率高[0-120%]，除氧效果不受影響。
4.自動二級真空除氧器除于可以高位安裝外，還可以低位安裝，便于單層布置的小型鍋爐房用，節省投資，管理操作維修方便。
5.自動二級真空除氧器自動化控制性能好，無需工作人員看守。
三、自動二級真空除氧器的結構
自動二級真空除氧器主要由除氧器（除氧塔與除氧水箱）←→真空泵組[噴射真空泵組]←→引水泵機組←→真空輸送器←→精密過濾器[精密濾水器]←→電磁閥←→止回閥←→磁反板液位計[0-20mA輸岀信號]←→壓力表←→一級霧化器←→二級霧化器←→真空調整器←→觀察視鏡組成，自動二級真空除氧器技術組成部件詳細說明參閱產品說明書樣本。
1、自動二級真空除氧器除氧塔
除氧塔內裝有特殊設計的一級霧化器←→二級霧化器，霧化器處理水量恒定，從而得到設計的噴霧效果。塔內裝有填料層[不銹鋼蓄熱器]、消音器傳質孔塊，增加了親水性能。最佳霧化效果大大增加了給水的脫氣面積，當霧化的水滴繼續流經無規則堆放的填料層時，進一步加強了脫氣分離效果。因此，雖然水在脫氣塔內停留的時間很短，然而除氧效果很好。
2、自動二級真空除氧器除氧水箱
自動二級真空除氧器運行時，水箱內無水空間處于負壓狀態。因此在高位安裝時，水箱出口處與鍋爐給水泵進口之間的凈距離不得小于11米。在低位安裝時（水箱出水口與鍋爐給水泵在同一高度），水箱出水口要接上引水泵機組及防汽蝕裝置，使負壓水升壓后進入鍋爐給水泵，水箱上裝有人孔，便于維修保養時使用。
3-1、水噴射真空泵機組
真空除氧器泵組由水噴射真空泵組由循環水箱＋離心泵＋射水抽氣器＋閥門＋真空輸送器等組成。離心泵將循環水通過射水抽氣器噴嘴造成高速水流對空氣夾吸而產生真空。噴射真空除氧裝置可利用軟化兼作循環水，溫度不會升高，因而可得到較高的真空度，提高給水除氧效果。方法是利用原有的軟化水水箱兼作循環水箱，節約設備及占地面積。
3-2、真空泵組由 水環真空泵＋閥門＋真空輸送器＋循環水箱等組成。
4、引水泵機組
在自動二級真空除氧器低位安裝時，自動二級真空除氧器的岀水口與引水泵的入口連接，通過引水泵將負壓除氧水升壓后進入鍋爐給水泵，再由給水泵將給水注入鍋爐。
5、電磁閥
為避免軟化水泵故障時，除氧器的除氧水箱的水倒流，因此在除氧器進水管道上加裝電磁閥，電磁閥的啟閉由水位自控報警器控制，電磁閥選用Dg50，Pg16工作介質水溫小于等于60℃的規格。電磁閥要水平安裝，從而保證自動二級真空除氧器安全穩定運行。
6、磁反板液位計--自控報警器及管式液位計或其它液位控制器，
磁反板液位計--自控報警器由傳感器與控制報警器組成。傳感器與液位計一體化裝在除氧水箱上。控制報警器放在室內操作臺上。控制報警器控制軟化水進水泵與電磁閥兩者的動作。
（除氧器的進水量就是除氧器的最大出力，除氧器的出水量與鍋爐運行時的進水量有關，一般不超過除氧器的額定出力，因此除氧器的進水量略大于出水量。當除氧水箱內水位在正常水位的上限時，水位自控報警器動作，使得軟化水進水泵停止運轉與電磁閥關閉。此時由于除氧器仍在出水，水位逐漸下降，當水位在正常水位的下限時，軟化水進水泵有開始運轉同時電磁閥也打開，水位逐漸上升，從而水箱內水位可保持在正常水位范圍內。超出正常水位的上限或下限時還可以報警，此時可手控進行強制進水或使軟化水進水泵停止運轉，除氧器的進水是間斷進行的，除氧器的出水可以是連續也可以是間斷的（與鍋爐操作有關）要求盡可能連續進水。
7.精密過濾器[精密濾水器]，當被除氧水通過密過濾器[精密濾水器]時，水中的一切雜物被精密過濾器攔截下來，通過排污口反沖洗自動排岀，使一、二級霧化器不堵塞，保證自動二級真空除氧器自動化性能更為穩定。
